SoundPLAN

SoundPLAN® è leader di mercato tra i software per il calcolo della propagazione del rumore in ambiente.

E’ usato per la stesure di Valutazioni d’Impatto Acustico e di Clima Acustico delle infrastrutture dei trasporti (rumore da Traffico Stradale, Autostradale e da Parcheggi, da Traffico Ferroviario, rumore Aeroportuale) e di sorgenti di tipo Industriale all’interno di un ambiente confinato o in campo libero (comparti produttivi, manifestazioni sportive, sistemi di ventilazione, turbine e centrali elettriche).

Altri utilizzi tipici:

  • Emissione dei siti industriali per la valutazione secondo il d.p.c.m. 14/11/97.
  • Caratterizzazione acustica delle aree urbane ed extraurbane, progettazione di nuovi insediamenti e previsioni di bonifica.
  • Piani di Risanamento, Mappe di Priorità di intervento, Analisi Cost/Benefit per schermi acustici e per silenziatori industriali.
  • Mappe Acustiche e Strategiche (Lden e Lnight) come da dlgs n.194/2005 (Direttiva Europea 2002/49/CE sul rumore ambientale).

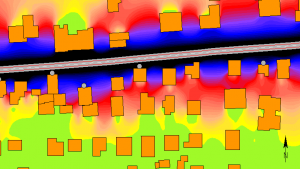

Le sorgenti di tipo stradale di SoundPLANnoise sono costituite da sp2segmenti stradali, ciascuno dei quali può avere caratteristiche di emissione diverse, quali il numero di auto e di camion, le velocità dei mezzi o il tipo di superficie stradale, come richiesto dagli Standards internazionali.

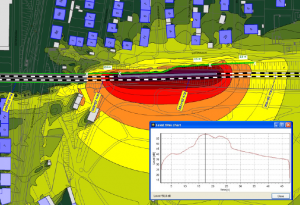

sp3Le sorgenti di tipo ferroviario di SoundPLANnoise sono caratterizzate da tipologia e numero di treni, dalla loro lunghezza e dalla loro velocità, dal tipo di sistema frenante adottato, dal tipo di binario e da altri correttivi, che dipendono dallo Standard di propagazione scelto dall’utente.

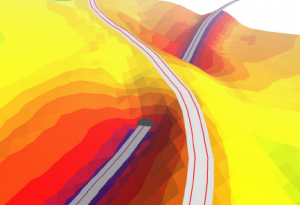

sp4Algoritmo dedicato all’emissione dei tunnel
SoundPLAN® dispone di un tipo di sorgente dedicato ai tunnel; questo tipo di sorgente considera la direttività in funzione dalla frequenza e di opportuni correttivi specifici per gallerie stradali oppure ferroviarie, e per sezioni di ingresso circolari o rettangolari, con superfici dell’imbocco trattate acusticamente oppure al grezzo.

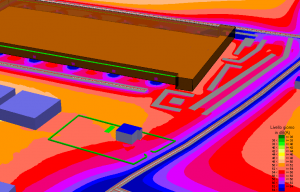

sp5Le sorgenti di tipo industriale di SoundPLANnoise possono essere costituite da una qualunque combinazione di sorgenti di tipo punto, linea o area emittenti con direttività 2D e 3D, con spettri in1/3 oppure in 1/1 ottava, a partire da 1 Hz per la simulazione degli aerogeneratori (pale eoliche).

Le sorgenti “indoor” di SoundPLANnoise possono essere definite all’interno di ambienti confinati; la propagazione può essere calcolata su singoli ricevitori o su mappe a colori interne. Oltre che i livelli di pressione sonora, i risultati possono includere gli indici di qualità dell’ambiente, tra i quali l’Intelligibilità del parlato (STI) e la Chiarezza (C50).

L’energia sonora generata internamente ad un ambiente, può essere trasmessa verso l’esterno, attraverso le pareti o le finestre, e sommarsi al rumore già esistente (strade, ferrovie, altri comparti industriali, etc).

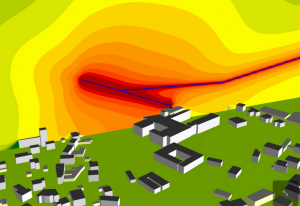

sp6Le sorgenti di tipo aeroportuale di SoundPLANnoise possono contare su di un’ampia scelta di modelli di aeromobile e elicotteri, completi delle modalità di decollo e atterraggio, appoggiandosi sulle librerie in uso in ambito italiano e internazionale.









Per altre informazioni sul prodotto, o per scaricare una demo di SoundPLANnoise clicca sul link del produttore:

https://www.soundplan.eu/en/software/soundplannoise

Per saperne di più, chiamaci in ufficio allo 039-613321, oppure inviaci una e-mail a spectra@spectra.it.



SoundPLANnoise 9.1
SCHEDA NON DISPONIBILE

SoundPLAN 9.1

Presentazione di SoundPLANnoise 9.1

SoundPLANnoise 9.1 presenta ulteriori miglioramenti rispetto alla versione 9.0, con la revisione completa del Database Geografico delle versioni precedenti; il lavoro quotidiano sui progetti risulta ancora più semplice!

Principali novità di SoundPLANnoise 9.1

  • Implementazione della nuova ISO 9613-2: 2024:
  • – migliore determinazione del contributo relativo al “Ground Effect” (G), attraverso il calcolo della proiezione del percorso sorgente-ricevitore sul piano orizzontale;
  • – modifica al calcolo del contributo Agr che tiene conto dell’effetto suolo decrescente per piccoli valori di distanza/altezze sorgente-ricevitore;
  • – armonizzazione tra il metodo generale (par. 7.3.1) e il metodo semplificato (par. 7.3.2);
  • – modifica al calcolo dell’altezza media “hm” per l’applicazione del metodo semplificato (par. 7.3.2);
  • – modifica al calcolo dello “screening effect” così come definito all’interno della ISO/TR 17534-3;
  • – modifica al calcolo dell’attenuazione della barriera Dz e della correzione per gli effetti meteorologici Kmet, per eliminare le incongruenze in caso di barriere basse e grandi distanze sorgente-ricevitore;
  • inclusione di chiare specifiche sulla combinazione degli effetti dovuti alla la diffrazione verticale e laterale (da ISO/TR17534-3);
  • – miglioramento sulla definizione specifica dell’estensione minima (larghezza o altezza) di una superficie riflettente e gestione riflessioni fino a ordini superiori (da ISO/TR 17534-3);
  • – riflessioni su superfici cilindriche verticali;
  • – nuovo e più dettagliato metodo per il calcolo dell’attenuazione da vegetazione (vedi A.2.3);
  • – introduzione del calcolo automatico della direttività Dc per i camini/ciminiere (vedi Allegato B);
  • – calcolo dei livelli di pressione sonora generati dalle turbine eoliche (vedere allegato D)
  • – possibilità di considerare la trasmissione del suono attraverso il potere fonoisolante delle barriere antirumore.



  • La grafica 3D è aggiornata allo stato dell’arte più recente, consentendo un’integrazione rapida di nuove funzionalità.
  • L’importazione dei dati è stata semplificata ed estesa dall’assegnazione flessibile delle proprietà tramite formule.
  • Implementazione di nuove librerie per integrare più rapidamente i nuovi formati di importazione.
  • Importazione diretta di dati Excel nel Database Geografico.
  • Miglioramento dei parametri e delle impostazioni relative al Nord2000.
  • Utilizzo di TIFF compressi LZW nel filtro delle elevazioni.
  • Nuovo tipo di tetto a volta per gli edifici industriali.
  • Ulteriori descrittori di valutazione psicoacustica: loudness, sharpness e tonality.
  • Miglioramenti nel foglio di calcolo (esempio: orientamento verticale intestazioni).

Come scaricare la nuova versione

SoundPLAN 9.1 è disponibile per il download nell’area download di Spectra. Per accedere a questa sezione del sito è richiesta una semplice registrazione (gratuita).

A seguire, gli screenshot di alcuni degli aggiornamenti principali:

csm_Bild_1_ab80690bb1

csm_Bild_2_6501adfba2

csm_Bild_3_1e42c8e157

Corso SoundPLAN
SCHEDA NON DISPONIBILE

“Corso Specialistico per utilizzatori del software SoundPLANnoise, della durata 16 ore, in modalità remota, fino ad un massimo di 10 persone”

– Struttura degli oggetti di SoundPLAN 8.2 e 9.0 – Situazioni e Geo-Files.
– Definizione delle sorgenti industriali in Libreria di Emissione.
– Spettri definiti Lw/m2 o Lw/unità; esempi (puntuali, lineari o areali).
– Determinazione dei livelli di potenza sonora a partire dai livelli di pressione

   sonora.
– Ricostruzione dello spettro sonoro di una sorgente industriale (esempi).
– Simulazione del livello massimo – caso dei cantieri.
– Edifici industriali e sorgenti estese; taratura di più sorgenti da misure in campo.
– Sorgenti di rumore da traffico stradale (e ferroviario, cenni).
– Calcoli dei livelli ai singoli ricettori.
– Calcoli dei livelli per mappe orizzontali e verticali.
– Grafica con livelli ai ricettori e mappa orizzontale.
– Differenze tra risultati ai singoli ricevitori.
– Differenze tra risultati in mappa.
– Soluzioni di modellazione per sorgenti specifiche di cantiere stradale e

  ferroviario.
– Casi di studio proposti dal Cliente – soluzioni di modellazione.

Per saperne di più scaricate il pdf:

Visualizza il pdf
